BIM 기반 도로, 하천 시설물의 건설사업정보 통합관리기술 개발
작성날짜 2020-12-31
조회수 4131
"토목분야 생애주기 BIM정보의 사업관리 통합 운영체계” 연구


■ 발주처 : 국토교통부
■ 수행기간 : 2016~2021년 (6 년간)

[ 개요 ]

○ 중점분야 1 : 인프라 BIM 표준분류체계 개발 및 운영 가이드라인 개발

본 과제는 객체단위의 도로 및 하천 BIM 형상을 효율적으로 관리하고 설계 라이브러리 연동, 시공단계에서의 공정-공사비 통합관리를 위한 고유의 객체분류체계 및 자동화된 매핑 시스템개발을 목표로 한다.

여기서 국내외 유사 분류체계 분석을 통해 3D 객체 단위의 분류 구성을 위해 LOD (Level of Detail) 및 LOI (Level of Information)을 정의하고 공정-공사비 연계 즉 WBS-CBS를 고려한 객체분류체계 및 이의 자동 생성과 매핑시스템을 개발하여 BIM 형상관리의 효율성과 BIM기반의 공정-공사비 관리 기반의 연계 코드로서 구축한다.

이를 위해 다음의 핵심기술을 개발 범위로 한다.

- 타 참조모델의 객체형상 물리적 위계 분석 및 분류
- 프로젝트 단계별, 주체별 객체 및 속성 분류기준 개발
- 공정(WBS) 및 원가(CBS)연계를 고려한 객체분류체계 개발
- 인프라 시설별 객체분류체계 자동생성 및 매핑 시스템 개발
- 하천시설 객체분류체계 기반 공통 형상표준모델(BIM LIBRARY) 구축
- 인프라시설 BIM 표준분류체계 운영 TEST-BED
- BIM 표준분류체계 운영 가이드라인 개발

○ 중점분야 2 : 인프라 BIM 형상 표준 및 정보 표준 구축 기술

BIM 형상 및 정보표준은 하천시설을 우선 대상으로 IFC(Industry Foundation Classes)4 기반의 데이터 교환을 위한 공통 포맷 및 이의 검증도구인 변환기, 뷰어, 체커를 개발하며 이를 통합적으로 운영, 관리하기 위한 플랫폼 구축을 목표로 한다.

여기서 도로시설의 BIM 표준은 이미 한국건설기술연구원에서 개발된 데이터 포맷을 참조.활용하며 최종 하천 BIM 표준의 도로 BIM 표준과 통합하여 단일의 인프라 구조물로 관리되도록 하고 타 인프라시설의 확장성이 용이하도록 개발한다.

이를 위해 다음의 핵심기술을 개발범위로 한다.

- 하천시설 (국가하천) 대상 IFC4기반의 BIM 정보모델 표준 스키마 (IfcRiver) 개발
- 하천시설 대상의 공통속성의 Pset 및 수량산출 속성의 Qset에 대한 XML Data Set 개발
- 하천 BIM 표준 스키마 IDM(Information Delivery Manual) 및 온라인 명세(Spec.) 개발
- 하천 BIM 표준의 국내표준화 추진
- 하천 및 도로시설의 BIM 표준 납품 및 검증 시스템 (컨버터, 뷰어, 체커) 의 개발
- Cloud 기반 인프라 BIM 통합플랫폼 개발
- 공정-공사비 데이터 통합관리 및 시각화를 위한 BIM Dashboard 개발
- 타 시스템과의 연계를 위한 OpenAPI 개발
- 인프라 BIM 표준 변환, 시각화를 통한 공공건설사업의 BIM 성과품 납품체계 구축 및 검증
- 통합플랫폼과 건설사업정보시스템과의 BIM 정보 연계성 검증

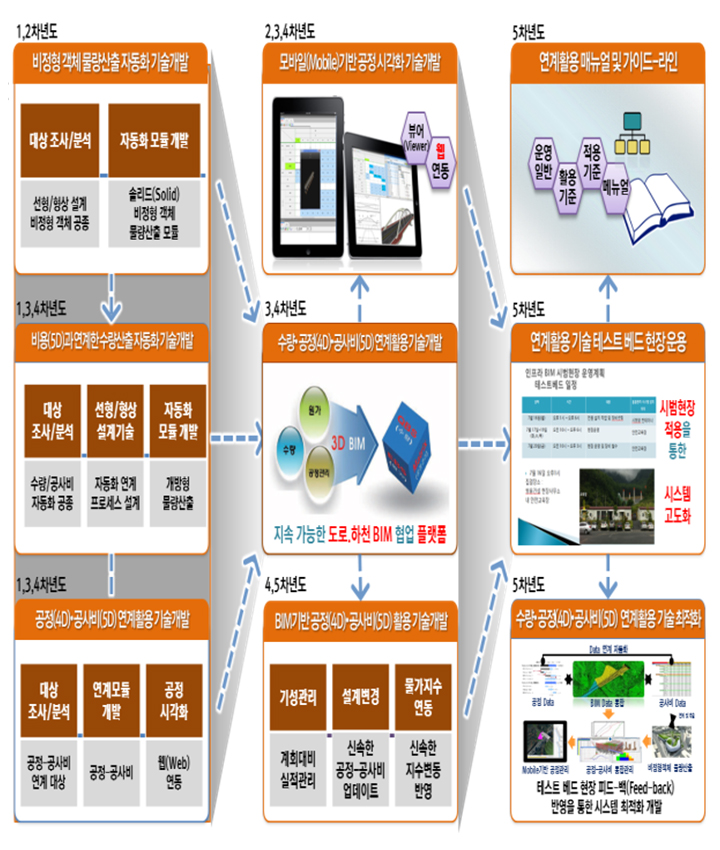

○ 중점분야 3 : 인프라 BIM기반 공정-공사비 통합관리 체계 개발

도로 및 하천시설의 BIM 기반 설계시 수량산출을 자동화하고 시공단계시 물량을 자동적으로 산정 및 검토할 수 있는 기술을 개발하는 것으로 공정과의 연계를 통해 공사비 및 공정예측을 수행할 수 있도록 하는 플랫폼 기반의 공정-공사비 통합관리 시스템을 개발하는 것을 목표로 한다.

이를 위해 다음의 핵심기술을 개발 범위로 한다.

- 비정형 객체 물량산출 기술 개발
- 비용(5D)과 연계한 개방형 3차원 BIM기반 수량산출 자동화 기술 개발
- 인프라 BIM 표준기반 공정(4D)-공사비(5D) 연계 활용기술 개발
- 모바일(Mobile) 기반 공정 시각화 기술 개발
- BIM 데이터를 활용한 공정(4D)-공사비(5D) 변동예측 최적화 기술 개발
